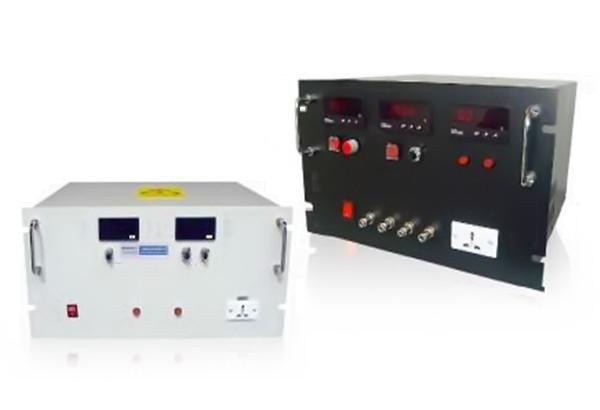

产品名称:线性晶体管放大式变频电源

产品型号: SC/JTBP

产品概述:

变频电源 http://www.sencipower.com
盛驰
SC/JTBP系列线性晶体管放大式变频电源,采用目前国际最新高端PAM系统相控调压及大功率晶体管逆变技术精制而成。该系统全集成化电路、厚膜驱动电路、整流及逆变桥均采用国际知名品牌功率模组,比较起普通变频电源具有精度高、干扰低、响应速度快、稳定性好、能长时间带载与超载工作等优点,是研发和实验室EMI/EMC等安规测试的最佳高品质电源。

SC/JTBP
系列线性晶体管放大式变频电源

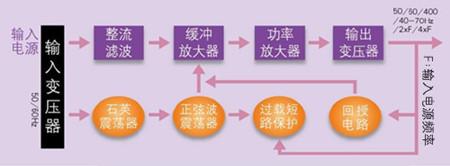

原理图:

产品特点:

1.纯净电源输出:提供纯净可靠的正弦波输出。是研发和实验室的最佳源,EMI/EMC等安规测试的标准电源;
2.稳定性优:输出负载稳压率≤±0.2%,失真率≤±0.2%。拥有非常稳定、完美、精确的输出,确保用户测试数据的精确;
3.高效率整流模组:节能高效,采用绝缘栅极晶体管模组,能推动大功率输出,提升品质稳定度,减少电力损耗及干扰;
4.直接选择输出频率档:40~70Hz、50Hz、60Hz、100Hz、200 Hz、400Hz六个任意可选档以供变压器,线圈等作层间耐压测试;
5.暂态反应速度快:对100%的除载/加载,输出负载稳压率(反应时间5μs内),可立即稳定在±0.2%(线性负载);
6.超载能力强:容许100%满载,长时间使用;当瞬间负载容量超过3倍的额定电流时,本电源可以承受,并且不会造成电压压降;
7.多重安全保护功能:具过电压、过电流、过高温、短路保护,警告装置。遇异常状况时,本机的电子电路会自动感应并立即切断输出,同时蜂鸣器发出报警,通知使用者做紧急状况处理;
8.适合各项负载:不论是阻性、容性、感性或非线性负载都可以使用;
9.测量精度高:适用电流正弦半波及其类似的带直流分量的各种波形的测试。

应用领域:

外销电器/电子/电机制造厂、交换式电源供应器/变压器测试、压缩机/马达相关产品测试、监视器测试、空调设备测试、各类电机制品测试、日光灯整流器测试、生产厂(品质保证/管制/寿命测试)等单位使用;军用系统、航空系统、航海系统、超级电脑的交换式电源供应器等。

SC/JTBP系列线性晶体管放大式变频电源产品规格表

型号说明:举例SC/JTBP-500

SC盛驰   JTBP晶体管放大式变频电源   500代表单相输入单相输出  功率500W



SC/JTBP-

SC/JTBP-11001

SC/JTBP-11002

SC/JTBP-11003

SC/JTBP-11005

SC/JTBP-11010

500



500W

1KW

2KW

3KW

5KW

10KW

输出

0-150V/0-300V 2档可选或按照客户要求固定输出电压(订货时请说明)

2.1/4.2A

4.2/8.4A

8/16A

12.5/25A

20/40A

42/84A

外形

  (mm)

430*540*400

430*540*700

430*540*700

430*540*990

430*770*990

  ( kg )

35

40

55

80

95

160

SC/JTBP系列线性晶体管放大式变频电源技术指标



电晶体放大式

交流
输入



单相



220V±15%



50Hz/ 60Hz ± 3Hz

交流
输出



单相



50/60/100/200/400Hz固定40-70Hz连续可调(5-1500Hz可定制订货前请说明)



标准正弦波

整机
性能

频率稳定度

±0.2%

负载稳压率

±0.2%

波形失真度

±0.2%

波峰因数比

1.4:1



70%

反应时间

≤5μs

过载能力

120%延时1小时,150%延时1分钟,200%延时15秒

显示精度

显示界面

数字式LED显示

4.5位电压表

解析度0.1V

4.5位电流表

解析度0.1A

4.5位频率表

解析度0.1Hz



解析度1W

功率因数表

解析度0.001



输入/输出无熔丝开关、过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置

控制功能
(通讯接口可选项)

小于30m远程控制,方便远端调节电压、频率、开关机等
RS-485/RS-232/GPIB接口及控制软件(订货前请说明)



IP30或定制满足三防要求(订货前请说明)

安规



500VDC/200MΩ



1800VAC/5mA/1min

冷却方式/噪音

强迫风扇冷却      1m处小于60dB



工作温度-10~70    相对湿度0~90% (非凝结状态)         海拔高度1500m
