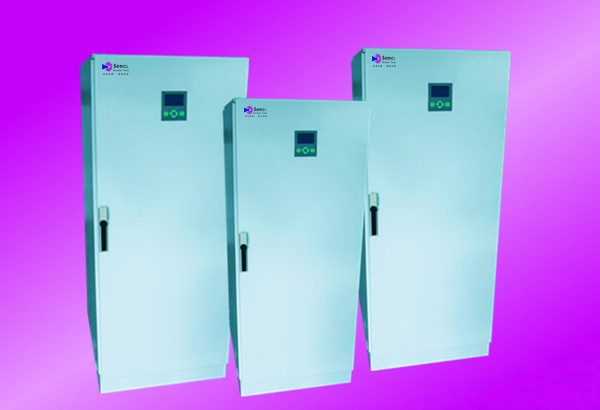

产品名称：市电后备光伏逆变一体化电源
产品概述:
逆变电源 http://www.sencipower.com
随着电力电子技术的不断发展与完善，逆变电源因其可以输出各种的频率和电压，在相应的测试和供电等行业中的应用也日趋成熟，在这样的大环境下，我公司开发出一款型号为：SC/N-H系列市电后备光伏逆变一体化电源。该电源是我公司针对日本家庭市场而专门开发的光伏用离网正弦波逆变器，其芯片采用美国MICROCHIP公司专用芯片PIC18F4331控制，主电路采用日本的富士大功率IGBT模块组装，并采用电流控制型SPWM有源逆变技术，利用市电作为后备电源，确保对用户进行不间断供电。在LC谐振滤波基础上，利用优质高效变压器进行电压变换和周期限流技术，使得其具有正弦可靠性高，失真率低、变换效率高、保护功能全的特点，被越来越多的客户所肯定。
产品特点:
1.主板芯片采用美国MICROCHIP公司专用芯片PIC18F4331控制，使得其控制更精确，瞬态响应好、反应速度更快捷；2.采用最新电流控制型SPWM有源逆变技术，纯净正弦波输出，正弦可靠性高，失真率低、安静，无噪音，高效率运作；
3.电压转换采用高效能隔离变压器，输入输出电气隔离，输出电压、频率稳定可靠，安全性好、逆变变换效率高；
4.采用模块化设计，电路结构紧凑、体积小、效率高（可达95%以上），可靠性和维护成本相对于传统方式具有明显优势；
5.特别高过负荷能力，可承担300%负载3S，在过载情况下能稳定处理电路板形涂层可以保护他们免遭腐蚀，提高设备使用寿命；
6.可选择性能高，输入输出电压可按照客户要求定做；
7.RS232-485/GPIP远程上位机监控功能，实现远程的数据采集与监控；
8.市电后备自动切换功能，转换自由，是替代发柴油发电机组的理想换代产品。
应用领域:
主要应用于通信、交通、家庭、海岛、边防、乡村、牧区等太阳能的离网发电系统。也可应用于风力发电机等一切需要逆变变压的场所，是替代发柴油发电机组的理想换代产品。SC/NB-H10
SC/NB-H系列市电后备光伏逆变一体化电源技术指标 |
||
规格型号 |
SC/NB-H10 |
|
额定容量 |
10KVA(其它功率可按照客户要求定制) |
|
充电 |
推荐最大太阳电池阵列功率 |
Ppv=12000 Wp |
最大直流输入功率 |
PDC,max=12000 W |
|
最大阵列开路电压 |
VPVOC,max 400 V DC |
|
最大阵列输入电流 |
IPV,max 10 A DC |
|
极性接反保护 |
发光二极管提示 |
|
超压保护 |
DC 248 V |
|
充电停止 |
DC 232 V |
|
充电恢复 |
DC 232 V |
|
逆变 |
放电终止电压 |
DC 172 V |
恢复放电电压 |
DC 204 V |
|
输出交流电压 |
AC 100±10 V |
|
输入直流电流保护 |
60 A |
|
输出交流保护 |
50 A |
|
输出波形 |
正弦波 |
|
最大允许输入直流电流（10uS） |
150 A |
|
风扇启动温度 |
40 ℃ |
|
风扇停转温度 |
30 ℃ |
|
高温保护 |
70 ℃ |
|
最大输出功率（3S） |
30 KVA |
|
额定输出功率 |
10 KVA |
|
输出频率 |
50±0.1 Hz |
|
输出波形畸变率 |
THD IAC< 3% |
|
过载保护 |
3S 后保护 |
|
设备运行时自消耗电能 |
<50 W |
|
可选 |
智能通讯接口 |
RS232-RS485或GPIP |
备用蓄电池组 |
根据客户后备时间及品牌要求确定 |
|
环境 |
使用环境温度 |
0 ℃～50 ℃ |
使用环境湿度 |
0～90% |
|
海拔高度 |
1500 m |
|
外形 |
尺寸（长×宽×高） |
600 x 600 x 1600 mm |
重量（不含包装） |
100 kg |
|
